十、钢辊全自动静电喷漆 涂装生产线 UV固化炉
UV固化炉采用UV灯对工件表面的涂料进行固化。

10.1UV固化炉结构
序号    项 目 名 称    参 数/规 格    备 注
1    基本尺寸    L4000×W1300×H3800mm
2    烘道    烘道骨架                                      方管120×120×5
        烘道檩条      方管50×50×3
        烘道保温壁板    δ50mm岩棉机制彩钢夹芯板，保温板内板
δ0.6mm镀锌板；外板采用δ0.476波纹板
        包角    δ1.5mm冷板

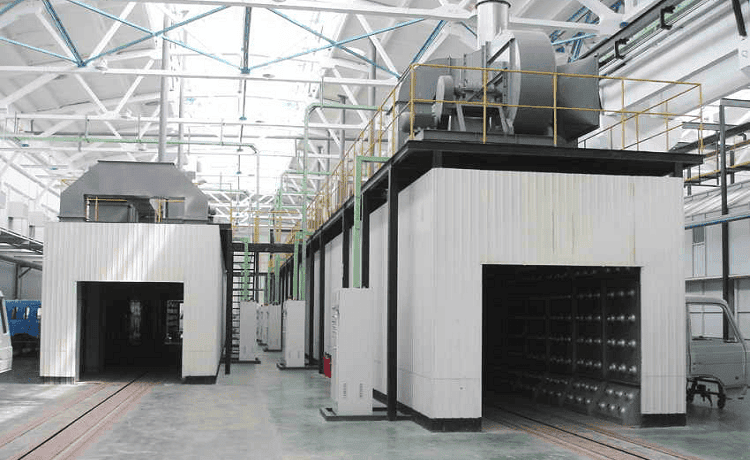

烘干室采用通过式结构，由室体、热风循环系统、温控系统、废气处理装置、安全检测系统等组成。
1) 烘道室体
  骨架
本方案烘道骨架与悬挂输送链刚架为共用结构。为保证具有足够的支撑刚度，立柱、横梁采用□120×120×5方管制作，檩条采用□50×50×4矩形钢管，所有骨架材料均做防腐处理。具有保温性能好、承载能力大的特点。
  壁板
室体采用δ50mm厚的岩棉夹芯（岩棉密度为120公斤/立方米）保温板，使外壁板温度不高于室温5℃。室体内壁板材料采用厚度为δ0.6mm的镀锌钢板，外壁板采用厚度为δ0. 476mm的波纹彩钢板，中间填充岩棉。
室体包边包角材料为δ2mm冷板。

十一、 钢辊全自动静电喷漆涂装生产线恒温恒湿空调送风机组
ZJHFX-40主要技术参数
型　号    ZJHFX-40
制冷量(kW)    100
加热量(kW)    720
加湿量（㎏/h）    260
风量（m3/h）    40000
机外余压（Pa）    650
机组总功率（KW）    30
送风机    型式    低噪音离心式
    数量    1
    输入功率kW    30
加热器    类型    3㎏干蒸汽
    接管尺寸    2-DN80
加湿器    类型    3㎏干蒸汽
    接管尺寸    2-DN32
过滤器    类形    多级过滤自净＋袋式中效＋高效
     外形尺寸(长×宽×高) mm            7550×3000×2000
冷凝机组
压
缩
机    类    型    全封闭涡漩压缩机
    台    数    2
    额定功率 kW    15
制冷剂    名    称    R22
轴流风机
    型式    低噪音轴流式
    数量    2
    输入功率kW    3
     外形尺寸(长×宽×高) mm            1920×1016×1340
台数    2
2.配置表
序号    零部件名称    产地/品牌
1    全封闭压缩机    美国Copeland/法国百福马
2    冷凝器    自制（铜管套铝片）
3    轴流风机    苏州瑞波
4    贮液器    君渡/奥克
5    翅片式蒸发器    自制（铜管套铝片）
6    离心风机    山东新风/张家港英德利
7    蒸汽加热器    自制
8    膨胀阀    丹麦Danfoss
9    过滤器    美国Alco
10    球阀    美国Alco
11    压力控制器    丹麦Danfoss
12    中高效空气过滤器    AAF
13    蒸汽加湿器    江苏富通
14    框架    铝合金
15    面板    外彩钢板内镀锌板中夹聚氨酯保温
16    蒸汽阀    德国西门子
17    电器控制元件    交流接触器    法国Schneider TE/LG
        断路器    法国Merlin Gerin/LG
        接线端子    德国菲尼克斯/凤凰
        控制器    德国西门子

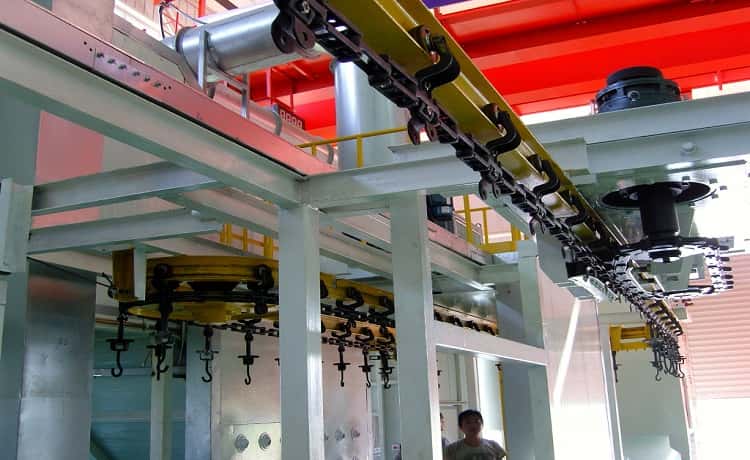

十二、钢辊全自动静电喷漆涂装生产线悬挂输送系统

本涂装生产线采用XT-100型悬挂输送机作为系统输送工具。
现将我们的悬挂输送系统技术方案阐述如下：
  输送机采用XT-100型普通悬挂输送机.单点吊重200kg，吊挂间距为1200mm，
  输送机系统采用变频调速驱动.电机3kw，线速为1-6.0m/min,变频可调,具有机械电器过载保护；
  输送机全长为：52m，吊点按1200mm计算，全线在线吊挂工件可达40件；考虑上下工件区域，也可达到30件以上，在线负载6000Kg。悬挂输送机刚架支撑安装密度4m。
  悬挂输送机主要部件：
序号    名    称      型号规格    单位    数量    备       注
1    直线驱动    XT-100    套    1    电机3KW、0.20-1.0米/min
2    重锤张紧装置    R508    套    1
3    配重块        套    10
4    滚子列回转    R500*90°    套    2
5    水平回转装置    R508*90°    套    1
6    齿排    L=2.5米    件    2
7    炉内吊架        件    14
8    模锻链条        米    72.32
9    直轨        米    66    16#工字钢：Q235
10    活动轨        副    1
11    负载滑架        付    113    20cr：上高温油脂-200C。L=640mm
12    承重旋转吊具        套    113
13    温度伸缩接头        件    3
14    单驱动电控箱        套    1

十三、钢辊 全自动静电喷漆涂装生产线 涂装废水的处理
本生产线废水主要有喷漆室产生的含漆渣废水等。废水采取引至厂房外的一体化废水处理机进行处理。
本方案选择CF型工业废水处理机，其主要优点如下：
① 功效显著，特别适用于涂装车间前处理废水及油漆废水等工业废水的处理；
② 结构紧凑、外形美观、占地面积小；
③ 机电一体化，操作简单，省电；
④ 可以处理各种较为复杂的废水；
⑤ 经CF型工业废水处理机处理后的废水，出水水质达到国家GB8978-1996《污水综合排放标准》中三级排放标准。具体水质排放指标如下：
PH：       6～9
Zn：     ≦≦3.0 mg/l
石油类： ≦≦10mg/l
磷酸盐： ≦≦3.0mg/l
CODcr： ≦≦150mg/l
BOD5：  ≦≦60mg/l
SS：     ≦≦200mg/l
主要技术参数如下：
序 号    规 格 型 号    CF-1.5
1    废水处理量（m3/h）    1.5
2    进水管（mm）    32
3    出水管（mm）    32
4    总功率（Kw）    7.35
5    运行重量(Kg)    7800
