一、伸缩式 喷漆房 设计方案设计依据

国家相关行业规范及甲方提出的原始工艺参数。

二、伸缩式喷漆房设计方案设计目标
依据贵方提出的有关技术要求、使用现场情况及有关国家相关行业规范：考虑车间的生产能力、安全、能耗，工作环境，保证喷漆工艺要求，以最小的投资、最合理的技术设计及能耗、最专业的制作安装团队、最优质的售后服务满足车间生产需要。力争体现方案的合理性、先进性、科学性及适用性。
所有配套件、材料及电器元件等均选择技术先进、质量优良的产品，确保整体性能和质量。设备使用要求、运行可靠、操作简便、维修方便、同时运行时符合节约生产成本，最大化提高生产效率。

三、伸缩式喷漆房设计方案伸缩移动喷漆房方案概述
以甲方提供的原始工艺参数为依据，其设计原则是在满足喷漆生产工艺要求的前提下，主要从喷漆工人的作业环境，大气的排放标准，设备的运行可靠，操作维护便利等几方面综合考虑，确保喷漆工作区的废气浓度符合GBZ1-2002《工业企业设计卫生标准》，大气排放符合GB16297-1996《大气污染物综合排放标准》；喷漆房采用端进端出，干式净化。喷漆时具有漆雾净化及有机废气吸附治理功能。高效漆雾过滤棉主要起到均压和过滤的作用，过滤棉采用意大利过滤棉, 该滤棉具有耐酸、耐碱、耐高温等特性，其表面特有的粘膜层能阻止气流中微细粒子泳移，过滤后空气尘埃粒子直径小于10μm的净化效率可达98%。打开风机利用过滤棉进行过滤，简单方便实用。
根据甲方的工艺要求设计
伸缩移动式喷漆房：16×6×6.5m（内净尺寸：长×宽×高），喷漆作业时在排风机的作用下，使喷漆工作区产生一定的断面风速（断面风速为≥0.3～0.5m/s），能够使喷漆产生的过喷漆雾能够及时有效地排除，保证喷漆工人操作区的环境符合工业卫生标准。

四、伸缩式喷漆房设计方案主要设备组成及设备布置

1、主要设备组成
伸缩移动前室：是由框架主体、驱动装置、阻燃PVC布、顶部防爆照明、电动卷帘门等组成的半封闭空房，形成涂装作业有效场所。
漆雾净化及排风系统：无泵水幕过滤器、防爆排风机、排风风管、排风烟囱、钢结构支架、避雷装置等组成。
电气控制系统：控制排风机的启停及过载保护、可燃气体报警装置的连锁控制、伸缩移动前室的控制、喷漆房内照明的控制及运行警示灯的控制等。

2、伸缩式喷漆房设计方案设备布置
设备布置见设备布置图

五、伸缩式喷漆房设计方案主要配置介绍

1、伸缩移动前室：

1.1、伸缩移动前室工作原理及工作流程：
自动伸缩移动前室是本公司为解决单独工作区及占用场地的问题而综合利用专门研究设计的。一般固定式前室遇到将重型工件移入移出的工序，对于需要用天车、台车搬运的工件就无法实现运输，而移动前室可克服此弊端。首先通过电控柜控制移动前室收缩合拢，让出工作场地。待工件用天车安放就位后可控制移动前室打开至“罩”住工件即可，而不用再移动工件，这样可以完全不影响天车的工作,并且形成一个单独的工作区.移动前室由多组可保持平行移动的框架及连接框架的段接蓬布组成。框架之间的滑动连接机构保证框架在驱动装置的带动下沿地面的轨道前后移动时保持竖直平行，同时带动蓬布展开合拢。移动前室收缩合拢时，将工件移入工作区，展开时可进行工作。

1.2、自动伸缩移动前室特点：
特点一：双减速机驱动：
两台减速机设置在主动梁下侧方，检修方便，箱体为可拆式安全警示板组合而成，维护或检修时只需将警示板上的固定螺钉拧下即可。两台减速机采用了互锁，当一台发生故障时，系统会自动报警，同时另一台也不能启动。
特点二：自动伸缩移动前室采用了双重限位开关：

在伸缩移动前室的起点与终点均设有一个限位开关挡块，当前室完全打开时，第一个限位开关接触到挡块后减速机自动停止，若第一个限位开关失灵那么第二个限位开关继续起作用，因此起到双重保护作用；当前室合拢时也同样采用双重限位开关，确保伸缩前室的安全性。
特点三：自动伸缩移动前室具有自动消除误差功能：
由于伸缩前室采用的滚动行走，行走轮与轨道之间有可能会出现打滑现象，造成两边的减速机不同步，若不及时将误差消除，误差累计到一定程度就很容易导致前室发生脱轨现象。

为避免出现累计误差，上面提到的双减速机驱动，双限位开关就能很好的将误差消除。当伸缩前室展开时，若在行走过程中发生了误差，一个减速机行走靠前一个靠后，在前室完全展开的终点时，靠前的减速机限位开关先接触到挡块停止下来，此时另一个减速机不会停止，直到碰到另一挡块后才会停止，由于两挡块在安装时是水平对齐的，因此前室在每次行走时在其起始点和终点都能够自动消除误差，不会产生累计误差导致脱轨

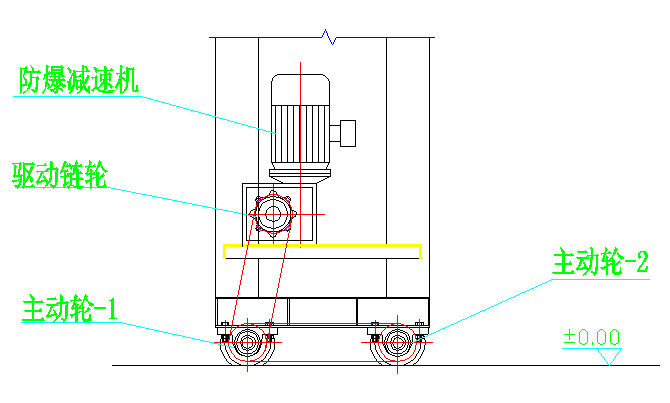

特点四:自动伸缩移动前室具有主动轮防打滑功能：
采用双主动轮驱动，一个主动轮在前，一个在后，通过链条链接。当其中一个主动轮要发生打滑时，会被另一个主动通过链条阻止其打滑。从而来进一步提高伸缩房的安全性。

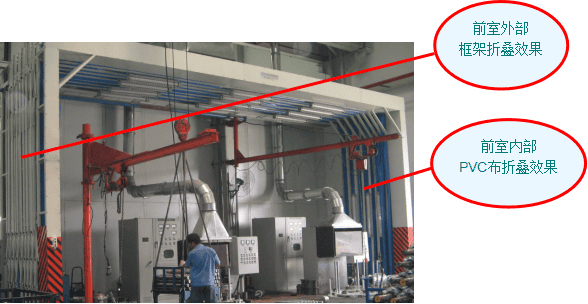

特点五：

PVC布能够自动有序折叠；伸缩框架间设有防损挡块，确保前室合拢时PVC布不会被夹破。
特点六：自动伸缩移动前室具有扫轨清障装置：
在伸缩移动前室的主动轮前方设有扫轨铲，可将轨道上面的障碍物清除掉,消除隐患。
特点七：
前室内铺设的电源线均为耐折、耐磨型YC3×1.5+1橡套电缆，其使用寿命可达5-8年。
特点八：
 伸缩式喷漆房 控制柜设为点动控制，当移动前室需要展开时,操作人员只有手动按住运行按钮时,前室才可移动,这样方便操作人员观察前室运行情况及周边是否存在障碍物。
